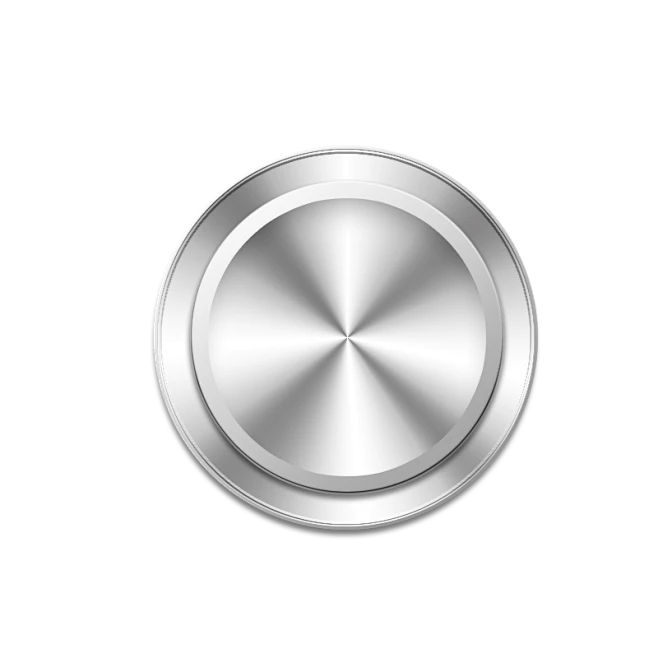

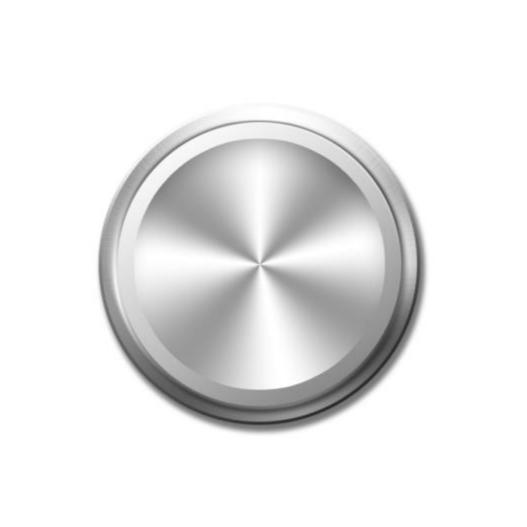

Druckknopf-Schutzring aus Edelstahl mit Korrosionsschutz

Korrosionsschutz | IP65-zertifiziert | Über 1.000.000 mechanische Zyklen

DerS-SENDer Druckknopf-Schutzring aus Edelstahl löst ein häufiges Problem: Schalterausfall aufgrund von Staub, Feuchtigkeit und häufigem Betrieb.

Wenn Sie Komponenten für Schaltschränke im Freien, Schiffsausrüstung oder industrielle Schalttafeln spezifizieren, haben Sie wahrscheinlich schon erlebt: Tasten, die nach Monaten der Staubeinwirkung klemmen, Korrosion um das Montageloch durch Salzsprühnebel oder Chemikalien, elektrische Kontakte, die aufgrund mechanischer Ermüdung ausfallen. Dieser Schutzring behebt jeden dieser Fehlerpunkte auf Entwurfsebene – nicht durch zusätzliche Komplexität, sondern durch eine Verbesserung der Kontaktbrücke, der Schubstangenverstärkung und der Dichtungsstrategie.

Warum das für Sie wichtig ist: Weniger Ausfälle vor Ort → geringere Garantieansprüche → geringere Gesamtbetriebskosten.

Drei wesentliche technische Vorteile

1. Integrierte Kontaktbrücke → Geringere elektrische AusfallratenDer rotierende Kopf und die Basis verwenden ein einteiliges Kontaktbrückendesign – keine geteilte Struktur. Dadurch wird eine häufige Fehlerquelle beseitigt: Fehlausrichtung zwischen beweglichen Teilen. Das Ergebnis ist eine konsistente elektrische Trennung auch nach Hunderttausenden Zyklen.

Für Ihre Anwendung: Wenn Sie Schalttafeln bauen, die mehr als 5 Jahre lang ohne Wartung zuverlässig funktionieren müssen, verringert sich das Risiko zeitweiliger Kontaktausfälle.2. Verbreiterte Druckstange → Kein Beulen nach Millionen von Drücken. Der Abschnitt der Druckstange wurde absichtlich verbreitert, um mechanische Belastungen zu verteilen. Bei herkömmlichen Schaltern verbeult die Stößelstange mit der Zeit, was zu einer unvollständigen Betätigung oder einem Totalausfall führt. Unsere Tests bestätigen: Keine sichtbare Verformung nach 1 Million Zyklen.

Für Ihre Anwendung: Umgebungen mit hoher Frequenznutzung (öffentliche Verkehrsmittel, Industriemaschinen, Verkaufsautomaten) – hier versagen Standardschalter frühzeitig und dieser Schutzring verlängert die Lebensdauer.3. O-Ring + Edelstahl → Staubdicht, wasserdicht, korrosionsbeständig. Die eingebaute O-Ring-Dichtung verhindert das Eindringen von vorne. Das Edelstahlgehäuse ist beständig gegen Oxidation, chemische Mittel und salzhaltige Atmosphären.

Für Ihre Anwendung: Außenanlagen, Meeresumgebungen, petrochemische Anlagen oder alle Orte, an denen Feuchtigkeit, Salznebel oder Abwaschungen an der Tagesordnung sind.

Leitfaden zur Bewerbungsentscheidung

Technische Spezifikationen

Qualitätssicherung und Fertigungskapazität

Wie wir Konsistenz gewährleisten

S-SEN betreibt eine über 10.000 m² große Anlage in Cangzhou, Provinz Hebei (Industrieregion Peking-Tianjin-Hebei). Zu den Fertigungsmöglichkeiten gehören:

Präzisionsstanzpressen

CNC-Bearbeitungszentren

Laserschneidausrüstung

Drahtschneidemaschinen

Bei jeder Charge werden Qualitätskontrollen durchgeführt:

Maßkontrolle (Gehäuse, Stößel, O-Ring-Nut)

Dichtheitsprüfung (IP65-Überprüfung)

Probenahme im mechanischen Zyklus (jede Charge, nicht nur Designvalidierung)

Zertifizierungen: ISO 9001 (Produktionsqualitätssystem), RoHS-Konformität.

Installations- und Wartungshandbuch

Installation (3 Schritte)

1. Stellen Sie sicher, dass die Plattendicke und der Ausschnittdurchmesser mit den Standardabmessungen übereinstimmen
2. Führen Sie den Schutzring durch die Platte ein und stellen Sie sicher, dass der O-Ring bündig mit der Plattenoberfläche abschließt
3. Ziehen Sie die Befestigungsmutter mit dem entsprechenden Drehmoment an – nicht zu fest anziehen (kann den O-Ring verformen)

Wartungsempfehlung

Häufiger Fehler, den Sie vermeiden sollten:Schmieren Sie die Stößelstange nicht innen – der NBR-O-Ring ist für Trockenbetrieb ausgelegt. Schmierstoffe ziehen Staub an und können die Dichtung beeinträchtigen.

Häufig gestellte Fragen

F1: Ist dieser Schutzring mit jedem Drucktastenschalter oder nur mit S-SEN-Schaltern kompatibel?

A: Der Schutzring ist für standardmäßige runde Druckknopfausschnitte konzipiert. Allerdings variieren die Innenmaße der Stößelstangen von Hersteller zu Hersteller. Wir empfehlen, vor der vollständigen Produktion ein Muster mit Ihrem spezifischen Schaltermodul zu testen.

F2: Kann es das ganze Jahr über im Freien bei direkter Sonneneinstrahlung verwendet werden?

A: Ja. Das Edelstahlgehäuse zersetzt sich unter UV-Einwirkung nicht. Der NBR-O-Ring weist eine gute UV-Beständigkeit für den Außenbereich auf. Für extreme Wüstenumgebungen mit anhaltenden Temperaturen von über 50 °CKontaktieren Sie unsfür materielle Alternativen.

F3: Bieten Sie eine individuelle Gravur oder ein Branding auf dem Schutzring an?

A: Ja. Bei Großbestellungen ist eine kundenspezifische Lasermarkierung möglich. Es gilt eine Mindestbestellmenge. Weitere Informationen erhalten Sie beim Vertrieb.

F4: Wie hoch ist die Vorlaufzeit für Muster im Vergleich zu Produktionsmengen?

A: Muster: 5–7 Werktage (sofern vorrätig). Produktion: 15-20 Werktage, je nach Menge.

F5: Woher weiß ich, ob dieser Schutzring zu meinem Panel passt?

A: Kontaktieren Sie uns mit Ihrer Plattenstärke und Ihrem Ausschnittdurchmesser. Wir können die Montage innerhalb von 24 Stunden bestätigen.

F6: Wie hoch ist die IP-Schutzart und hält es direktem Wasserstrahl stand?

A: IP65 bedeutet staubdicht und geschützt gegen Strahlwasser aus allen Richtungen. Es ist nicht für das vollständige Eintauchen geeignet.

F7: Stellen Sie ein Datenblatt oder eine Maßzeichnung zur Verfügung?

A: Ja. Fordern Sie das Datenblatt über das untenstehende Anfrageformular an.
