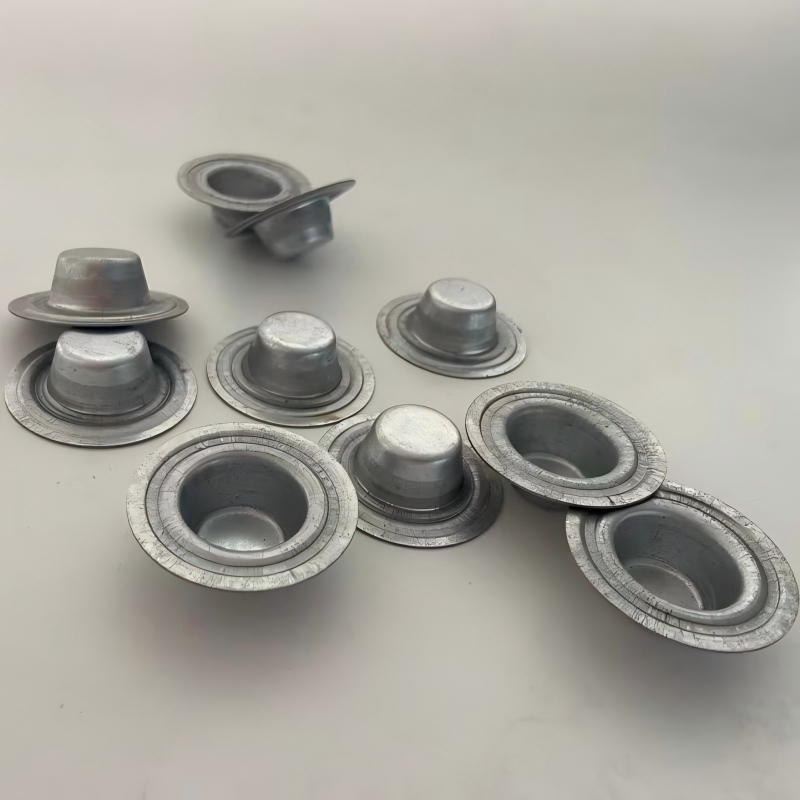

Digitales CAD/CAM verbessert die Genauigkeit vonTeile für die Blechbearbeitungdurch die Verbindung von Konstruktionsdesign, Fertigungsprogrammierung und Produktionssteuerung in einem konsistenten digitalen Workflow. Computergestütztes Design (CAD) definiert präzise Produktgeometrie, Abmessungen, Lochpositionen und Biegemerkmale, während computergestützte Fertigung (CAM) genehmigte Konstruktionsdaten in Anweisungen für kompatible CNC-Schneid-, Stanz- und Biegegeräte umwandelt. Diese Integration trägt dazu bei, Fehler bei der manuellen Datenübertragung zu reduzieren, Konstruktionskonflikte vor der Produktion zu erkennen und die Maßkonsistenz über wiederholte Fertigungsläufe hinweg zu verbessern.
Für industrielle Einkäufer ist das Verständnis dieser Beziehung von entscheidender Bedeutung, wenn sie Lieferanten vergleichen, Angebote bewerten und Akzeptanzkriterien festlegen möchten. Digitale Prozesse können eine genauere Kontrolle von Lochpositionen, Schnittprofilen, Biegewinkeln und Montageschnittstellen unterstützen, aber kein Softwarepaket kann garantieren, dass jedes fertige Teil alle Toleranzen einhält. Eine zuverlässige Beschaffungsentscheidung berücksichtigt daher, wie Konstruktionsdaten genehmigt, Produktionsprogramme überprüft und tatsächliche Abmessungen überprüft werden. In diesem Leitfaden werden die Konstruktionsprinzipien, Einkaufsparameter und Lieferantenfragen erläutert, die Käufern dabei helfen, die Fertigungsfähigkeit einzuschätzen, bevor sie einen Produktionsauftrag erteilen.
1. Was verändert digitales CAD/CAM in der Genauigkeit der Blechfertigung?
2. Wie verhindern digitale Designdaten Fehler, bevor die Produktion beginnt?
3. Warum müssen CNC-Programmierung, Schneiden und Biegen gemeinsam gesteuert werden?
4. Wie können Käufer die Genauigkeit und technische Leistungsfähigkeit eines Lieferanten überprüfen?
Digitales CAD/CAM verändert die Art und Weise, wie technische Informationen in der Produktion vorbereitet, kommuniziert und verwendet werden. CAD-Software definiert die beabsichtigte Geometrie, während CAM-Software dabei hilft, genehmigte Designinformationen in Anweisungen für kompatible Fertigungsgeräte umzuwandeln. Wenn die beiden Phasen durch einen kontrollierten Arbeitsablauf verbunden sind, können Konstruktions- und Produktionsteams mit konsistenten Maßreferenzen arbeiten, anstatt Informationen in jeder Phase manuell neu zu erstellen. Dies reduziert die Möglichkeit von Übertragungsfehlern und erleichtert die Feststellung, ob ein Fertigungsergebnis mit der ursprünglichen Entwurfsabsicht übereinstimmt.
Ein typisches Projekt beginnt mit einer zweidimensionalen Zeichnung, einem dreidimensionalen Modell oder beidem. Der Entwurf definiert Abmessungen, Materialanforderungen, Lochmuster, Ausschnitte, Biegelinien, Montagemerkmale und Beziehungen zwischen zusammenpassenden Komponenten. Ingenieure überprüfen die Geometrie, um festzustellen, ob die beabsichtigte Form mit dem ausgewählten Verfahren und den verfügbaren Werkzeugen hergestellt werden kann. Sobald der Entwurf genehmigt ist, kann die CAM-Vorbereitung Schnittpfade, Stanzkoordinaten oder Biegeanweisungen generieren, die für die geplante Ausrüstung geeignet sind.
Bei diesem Prozess geht es nicht einfach darum, ein Modell per Knopfdruck in ein fertiges Produkt umzuwandeln. Ingenieure müssen berücksichtigen, wie sich das Material während der Herstellung verhält. Ein flaches Muster muss beispielsweise die Geometrie von Biegungen und die Auswirkungen der Materialverformung berücksichtigen. Ein Schneidprogramm muss geeignete Werkzeugpfade und Prozesseinstellungen verwenden. Ein geformtes Gehäuse erfordert möglicherweise eine sorgfältig ausgewählte Biegereihenfolge, um Kollisionen zwischen dem Werkstück und der Werkzeugmaschine zu vermeiden.
Unsere technische Überprüfung sollte daher die Zeichnung mit der Herstellungsmethode, der Materialspezifikation, den Werkzeugen und dem Prüfplan verknüpfen. Wenn sich ein Design ändert, müssen die überarbeiteten Informationen ebenfalls genehmigt und kommuniziert werden, bevor die Produktion fortgesetzt wird.
Genauigkeit wird oft als weit gefasster Verkaufsbegriff verwendet, Einkaufsteams müssen jedoch zwischen mehreren messbaren Merkmalen unterscheiden. Jedes beschreibt einen anderen Aspekt der Fertigungsqualität.
Ein Prozess kann wiederholbar sein, ohne genau zu sein. Wenn eine Maschine wiederholt ein Loch etwas von der angegebenen Position entfernt platziert, sind die Ergebnisse möglicherweise konsistent, aber dennoch inakzeptabel. Umgekehrt beweist eine einzige akzeptable Probe nicht, dass das gleiche Ergebnis über eine große Charge hinweg aufrechterhalten werden kann. Käufer sollten sowohl das gemessene Ergebnis als auch die Konsistenz des Prozesses beurteilen.
Stellen Sie sich eine Montagehalterung mit mehreren Löchern, zwei Biegungen und einem schmalen Schlitz vor. Wenn verschiedene Abteilungen unterschiedliche Zeichnungsversionen interpretieren oder Koordinaten manuell in unterschiedliche Systeme eingeben, kann sich eine kleine Abweichung auf die Lochausrichtung oder die fertige Halterungsbreite auswirken. Ein kontrolliertes digitales Modell bietet eine gemeinsame geometrische Referenz für die Entwurfsprüfung und Fertigungsvorbereitung.
Digitale Informationen sind besonders wertvoll, wenn Komponenten sich wiederholende Merkmale aufweisen oder mit begrenztem Spiel in eine Baugruppe passen müssen. Ingenieure können Feature-Beziehungen überprüfen, bevor sie Material schneiden, und potenzielle Interferenzen zwischen Biegungen, Löchern, Befestigungselementen und angrenzenden Komponenten identifizieren. Diese Prüfungen tragen dazu bei, vermeidbare Konstruktions- und Programmierfehler zu vermeiden, können jedoch nicht jedes Material- oder Prozessproblem automatisch identifizieren.
Käufer sollten sich fragen, wie der Lieferant genehmigte Zeichnungsrevisionen identifiziert, Produktionsprogramme mit diesen Revisionen verknüpft und verhindert, dass veraltete Dateien verwendet werden. Sie sollten auch bestätigen, wer zur Genehmigung einer Konstruktionsänderung berechtigt ist und ob das Inspektionsteam dieselben Abnahmeanforderungen wie die Produktion verwendet.
Die digitale Fertigung wird sinnvoller, wenn in der Einkaufsspezifikation die Merkmale definiert werden, die bestimmen, ob ein Teil ordnungsgemäß funktioniert. Die folgende Tabelle bietet einen praktischen Ausgangspunkt. Die Werte selbst müssen aus der genehmigten Konstruktionszeichnung und den bestätigten Fähigkeiten des Lieferanten stammen; Sie sollten nicht aus generischen Branchenbeschreibungen abgeleitet werden.
| Parameter | Zu definierende Informationen | Warum es wichtig ist |
| Materialqualität | Erforderliche Güteklasse, anwendbare Norm und Dokumentation, sofern angegeben. | Materialeigenschaften beeinflussen Festigkeit, Umformverhalten und Eignung für die Betriebsumgebung. |
| Blechdicke | Nenndicke, zulässige Abweichung und eventuelle besondere Materialanforderungen. | Die Dicke wirkt sich auf Schnitteinstellungen, Biegegeometrie, Festigkeit und Baugruppenabmessungen aus. |
| Flaches Profil | Außenmaße, Lochdurchmesser, Schlitze, Ausschnitte und Randabstände. | Diese Features definieren die anfängliche Geometrie vor dem Formen oder Zusammenbau. |
| Biegegeometrie | Biegewinkel, Innenradius, Richtung und kritische Endabmessungen. | Beim Umformen kann sich die endgültige Form durch Rückfederung und Materialverformung verändern. |
| Maßtoleranzen | Zulässige Abweichungen für kritische Merkmale und relevante Allgemeintoleranzen. | Klare Grenzen ermöglichen es dem Lieferanten, die Produktion zu planen und dem Käufer die Konformität zu beurteilen. |
| Oberflächenanforderungen | Finish, Beschichtung, Entgratung, Sichtflächenanforderungen und Kantenzustand. | Die Oberflächenqualität kann sich auf Aussehen, Korrosionsschutz, Sicherheit und Montage auswirken. |
| Inspektionsanforderungen | Zu messende Funktionen, Akzeptanzkriterien und erforderliche Berichte. | Durch die Inspektion wird festgestellt, ob das gelieferte Teil der vereinbarten Spezifikation entspricht. |
Ein CAD-Modell kann Abmessungen präzise darstellen, aber der physische Herstellungsprozess führt Variablen ein, die das Modell nicht entfernt. Beim Schneiden kann sich Material bewegen. Werkzeugverschleiß kann sich auf ein gestanztes Merkmal auswirken. Durch einen Biegevorgang kann es zu einer Rückfederung kommen. Eine falsche Werkstückpositionierung kann das gesamte Muster verschieben. Messgeräte können auch zu Unsicherheiten führen, wenn die Toleranz eng ist.
Aus diesem Grund sollten Käufer, die Blechbearbeitungsteile bewerten, eine prozessspezifische Bestätigung anfordern, anstatt sich auf ein allgemeines Präzisionsversprechen zu verlassen. Der Lieferant sollte erklären, welche Maße durch den Schneidprozess kontrolliert werden, welche von der Umformung abhängen und welche einer Endkontrolle bedürfen. Die Abnahmekriterien sollten die tatsächliche Funktion des Bauteils widerspiegeln und nicht eine willkürliche Forderung nach einer möglichst geringen Toleranz.
Cangzhou Shengsen Metal Products Co., Ltd.sollten anhand der für das vorgeschlagene Projekt verfügbaren technischen Informationen und Nachweise bewertet werden, einschließlich Zeichnungsprüfung, Prozessplanung und vereinbarter Inspektionsvereinbarungen. Die wichtige Frage ist, ob der Lieferant nachweisen kann, wie die erforderliche Geometrie erreicht und überprüft wird, und nicht nur, ob digitale Werkzeuge verwendet werden.
Viele Fertigungsprobleme haben ihren Ursprung in der technischen Vorbereitung und nicht während des Schneid- oder Formvorgangs selbst. Ein Loch kann von der falschen Referenzkante aus bemaßt sein, eine Biegung könnte ein benachbartes Merkmal beeinträchtigen oder eine überarbeitete Zeichnung erreicht die Person, die das Maschinenprogramm erstellt, möglicherweise nicht. Sobald Material geschnitten oder geformt wurde, kann die Behebung dieser Probleme zusätzlichen Arbeitsaufwand, Ersatzmaterial, eine Umplanung und eine erneute Inspektion erfordern. Digitale Konstruktionsdaten tragen dazu bei, diese Risiken zu reduzieren, indem sie die Überprüfung der Geometrie erleichtern und eine kontrollierte Referenz für die nachgelagerte Produktion bieten.
Durch die digitale Entwurfsprüfung können verschiedene Arten potenzieller Probleme identifiziert werden, bevor mit der Fertigung begonnen wird. Diese Prüfungen sind am nützlichsten, wenn sie im Hinblick auf die beabsichtigte Funktion der Komponente und die Einschränkungen des geplanten Prozesses durchgeführt werden.
Diese Prüfungen können vermeidbare Probleme verhindern, eine automatisierte Validierung ist jedoch kein Ersatz für technisches Urteilsvermögen. Software kann beispielsweise zeigen, dass sich zwei Features überlappen, ohne zu bestimmen, welches Feature verschoben werden kann, ohne die Produktfunktion zu beeinträchtigen. Jede Designänderung, die genehmigte Abmessungen oder Schnittstellen verändert, sollte von der zuständigen Designbehörde genehmigt werden.
Die Revisionskontrolle ist einer der wichtigsten Bestandteile eines zuverlässigen digitalen Workflows. Industriekomponenten werden häufig nach Prototypentests, Montageversuchen oder Änderungen an der Ausrüstung, in die sie eingebaut sind, überarbeitet. Wenn eine überarbeitete Zeichnung herausgegeben wird, ohne das zugehörige Produktionsprogramm und die Prüfanforderungen zu aktualisieren, arbeiten verschiedene Abteilungen möglicherweise unwissentlich nach unterschiedlichen Spezifikationen.
Ein disziplinierter Prozess sollte die aktive Revision identifizieren, die Genehmigung protokollieren, die Änderung den betroffenen Abteilungen mitteilen und verhindern, dass veraltete Dateien unbeabsichtigt verwendet werden. Der Lieferant sollte auch bestimmen, ob sich die Überarbeitung auf bereits gekaufte Rohstoffe, bereits produzierte Teile, Werkzeuge, Verpackungen oder geplante Lieferungen auswirkt.
Bevor Sie eine Nachbestellung aufgeben, sollte unsere Käufercheckliste die folgenden Fragen enthalten.
Diese Fragen sind auch für relativ einfache Teile nützlich. Eine kleine Änderung des Lochabstands oder der Biegeposition kann die Montage verhindern, wenn die betroffene Abmessung funktionell wichtig ist. Durch die Revisionskontrolle wird sichergestellt, dass bei einer Nachbestellung das genehmigte Design und nicht eine frühere Interpretation reproduziert wird.
Abhängig von der verfügbaren Software und Ausrüstung kann die CAM-Vorbereitung die Simulation des Werkzeugwegs, Kollisionsprüfungen, die Planung der Schnittfolge und die Verschachtelung unterstützen. Jede Funktion dient einem anderen Zweck, und Käufer sollten sich vergewissern, welche Funktionen ein Lieferant tatsächlich nutzt, anstatt davon auszugehen, dass jeder digitale Workflow dieselben Funktionen umfasst.
Simulation kann dabei helfen, ungeeignete Maschinenbewegungen, Werkzeuginterferenzen oder ineffiziente Betriebsabläufe zu erkennen, bevor die Produktion beginnt. Nesting-Software ordnet Komponentenprofile auf einem Blatt an, um die Materialausnutzung zu verbessern und den Abfall zu reduzieren. Allerdings bedeutet eine hohe Verschachtelungseffizienz nicht automatisch eine bessere Maßhaltigkeit. Ein dicht gepacktes Schneidlayout erfordert dennoch geeignete Schneidparameter, eine geeignete Reihenfolge sowie die Kontrolle von Wärme und Teilebewegung.
Bei komplex geformten Bauteilen kann ein digitales Modell den Ingenieuren auch dabei helfen, die Reihenfolge der Biegungen zu berücksichtigen. Die Reihenfolge der Arbeitsgänge kann sich darauf auswirken, ob das Werkstück für die Werkzeuge zugänglich bleibt und ob ein zuvor geformter Flansch eine spätere Biegung behindert. Durch Simulation können einige dieser Risiken verringert werden, das Ergebnis hängt jedoch von der Genauigkeit der in der Simulation verwendeten Maschinen-, Werkzeug- und Materialinformationen ab.
Die Nacharbeit beschränkt sich nicht auf ein sichtbar defektes Bauteil. Ein Teil sieht möglicherweise akzeptabel aus, schlägt jedoch bei der Installation fehl, weil ein Montageloch leicht falsch platziert ist, ein Biegewinkel die Öffnungsweite verändert oder eine fertige Oberfläche während der Handhabung beschädigt wird. Wenn das Problem erst bei der Montage entdeckt wird, können die Kosten Arbeitsaufwand, Transport, Produktionsverzögerungen und Störungen des eigenen Zeitplans des Käufers umfassen.
Die digitale Koordination reduziert einige vermeidbare Fehler, indem sie es Ingenieurteams ermöglicht, Abmessungen zu überprüfen, Fertigungsteams genehmigte Produktionsdaten zu verwenden und Inspektionsteams die Prüfung anhand definierter Abnahmeanforderungen durchzuführen. Das Ergebnis ist eine klarere Beziehung zwischen dem, was bestellt wurde, was hergestellt wurde und was gemessen wurde.
Ein praktisches Beispiel ist ein Schaltschrank aus Blech mit mehreren Montageplatten. Das Designteam ändert die Position einer Kabelöffnung, um den internen Spielraum zu verbessern. Wenn die Revision korrekt gesteuert wird, können das aktualisierte Modell, das Schneidprogramm und die Inspektionsanforderungen vor der nächsten Charge abgeglichen werden. Bei unverändertem Produktionsprogramm kann es vorkommen, dass die Öffnung noch an der alten Position geschnitten wird, obwohl die aktuellste Zeichnung an anderer Stelle verfügbar ist.
Dieses Beispiel verdeutlicht, warum digitale Integration ebenso eine Managementdisziplin wie eine Softwarefähigkeit ist. Der Käufer sollte den Nachweis eines kontrollierten Arbeitsablaufs einholen und nicht nur die Aussage, dass die Konstruktionsdateien digital sind.
Die erforderliche Dokumentation hängt von der Teilekomplexität, dem Qualitätsrisiko und den vertraglichen Anforderungen ab. Käufer benötigen nicht jede mögliche Datei für jede Bestellung, aber ausgewählte Datensätze können nützliche Beweise dafür liefern, dass der Prozess kontrolliert wird.
| Aufzeichnen | Was es zeigen kann | Wenn es nützlich ist |
| Genehmigte Zeichnung oder Modellrevision | Identifiziert die beabsichtigte Geometrie und Designversion. | Jede Bestellung, insbesondere wenn Änderungen möglich sind. |
| Anmerkungen zur Fertigungsüberprüfung | Zeichnet Fragen zu Material, Werkzeugen, Biegungen oder der Machbarkeit von Merkmalen auf. | Komplexe Teile oder Zeichnungen mit ungeklärten Fertigungsdetails. |
| Programm- oder Setup-Identifikation | Hilft dabei, Produktionsanweisungen mit der genehmigten Komponentenrevision zu verknüpfen. | Wiederholen Sie Aufträge und Projekte mit häufigen technischen Änderungen. |
| Erststück-Inspektionsbericht | Zeigt Messergebnisse für ausgewählte Merkmale an, bevor die umfassendere Produktion fortgesetzt wird. | Neue Designs, wesentliche Überarbeitungen oder kritische Komponenten. |
| Abschließender Dimensionsbericht | Protokolliert, ob die angegebenen Abmessungen den vereinbarten Akzeptanzgrenzen entsprechen. | Bestellungen, die eine dokumentierte Maßprüfung erfordern. |
Cangzhou Shengsen Metal Products Co., Ltd. sollte gebeten werden, die für den jeweiligen Auftrag verfügbare Dokumentation zu klären, einschließlich der Frage, ob eine Erststückprüfung oder ein Maßbericht enthalten ist oder separat vereinbart werden muss. Dies vermeidet die Annahme, dass jeder Datensatz automatisch bereitgestellt wird. Eine klare Vereinbarung vor der Produktion hilft beiden Seiten, die Erwartungen zu erfüllen, und verringert das Risiko eines Qualitätsstreits nach der Lieferung.
Digitale Programme helfen Maschinen dabei, geplante Bewegungen zu reproduzieren, die Maßhaltigkeit hängt jedoch vom gesamten Produktionssystem ab. Schneid- und Umformvorgänge wirken sich auf unterschiedliche Weise auf das Bauteil aus, und die in einer Phase eingeführten Fehler können sich auf die nächste auswirken. Ein Profil kann zwar auf die korrekten Abmessungen zugeschnitten werden, sich aber trotzdem zu einem ungenauen Gehäuse formen, wenn die Biegekompensation ungeeignet ist. Ein Biegevorgang lässt sich zwar gut steuern, führt jedoch zu Montageproblemen, wenn die ursprünglichen Lochpositionen falsch programmiert wurden.
Für Käufer bedeutet dies, dass die Fertigungsgenauigkeit über den gesamten Prozess hinweg beurteilt werden sollte und nicht anhand einer einzelnen Maschinenspezifikation. Unsere Einrichtungsaufzeichnung sollte die relevanten Material-, Werkzeug-, Programmrevisions- und Verifizierungsanforderungen identifizieren, damit die Produktionsbedingungen überprüft werden können, wenn eine Abweichung auftritt.
Sowohl das Laserschneiden als auch das Laserstanzen werden häufig für Bleche eingesetzt, sie basieren jedoch auf unterschiedlichen Mechanismen. Die Prozessauswahl sollte das Material, die Dicke, die Geometrie, die Menge, die Kantenanforderungen und die Kosten des Teils widerspiegeln.
Beim Laserschneiden wird Material mithilfe einer fokussierten Energiequelle entlang eines programmierten Pfads getrennt. Die Ergebnisse können durch den Fokuszustand, die Schnittgeschwindigkeit, das Hilfsgas, die Wärmezufuhr, die Ebenheit des Materials, den Maschinenzustand und die Art und Weise, wie das Blech gestützt wird, beeinflusst werden. Schmale Bahnen und kleine Strukturen können besonders empfindlich auf Hitzeeinwirkung oder Teilebewegungen reagieren. Eine geeignete Schnittreihenfolge und überprüfte Prozesseinstellungen können helfen, diese Risiken zu kontrollieren.
Beim Stanzen werden Merkmale durch mechanische Werkzeuge erzeugt. Loch- und Schlitzabmessungen hängen vom Zustand des Stempels und der Matrize, der Werkzeugausrichtung, dem Abstand, den Materialeigenschaften und der Maschineneinrichtung ab. Abgenutzte Werkzeuge können die Kantenqualität und -abmessungen beeinträchtigen. Komplexe Profile erfordern möglicherweise mehrere Arbeitsgänge oder einen anderen Herstellungsansatz, abhängig von der Geometrie und dem erforderlichen Finish.
Keines der Verfahren ist allgemein für jede Anwendung genauer. Käufer sollten den Lieferanten bitten, die gewählte Methode zu erläutern und die Abmessungen anzugeben, die überprüft werden müssen. Bei sich wiederholenden Merkmalen ist es hilfreich zu verstehen, wie Werkzeugverschleiß und Prozessänderungen während des gesamten Produktionslaufs überwacht werden.
Das Biegen stellt eine besondere Herausforderung dar, da sich das Blech unter Belastung verformt und sich nach Wegnahme der Kraft teilweise erholen kann. Diese Erholung wird als Springback bezeichnet. Seine Wirkung hängt von den Materialeigenschaften, der Dicke, dem Biegeradius, der Werkzeuggeometrie und der Umformmethode ab. Selbst wenn das flache Muster digital definiert wird, müssen der endgültige Winkel und die endgültigen Abmessungen unter den tatsächlichen Produktionsbedingungen validiert werden.
Ingenieure nutzen Biegezugabe, Biegeabzug, Werkzeuginformationen und Prozesserfahrung, um das flache Muster zu bestimmen, das zum Erhalten der gewünschten geformten Form erforderlich ist. Diese Werte sind nicht universelle Konstanten für jede Material- und Werkzeugkombination. Eine Änderung der Dicke oder Materialqualität kann eine Überprüfung der Abwicklungs- oder Biegeeinstellungen erforderlich machen.
Erwägen Sie eine U-förmige Montagehalterung, deren Innenbreite zu einer passenden Komponente passen muss. Das flache Profil kann zwar richtig geschnitten werden, doch ein kleiner Unterschied in den beiden Biegewinkeln kann die Öffnungsweite verändern. Wenn die Halterung auch Löcher in der Nähe der Biegungen enthält, kann die endgültige Beziehung der Löcher zu den geformten Flächen von entscheidender Bedeutung sein. Eine Erststückvermessung und ggf. eine Passungsprüfung können Aufschluss darüber geben, ob der geplante Prozess die geforderte Geometrie ergibt.
In Maschinenspezifikationen werden häufig Begriffe wie Auflösung, Wiederholgenauigkeit und Positionierungsgenauigkeit verwendet. Diese Begriffe sollten nicht als austauschbar behandelt werden.
Eine Maschine kann zwar über eine gute Auflösung verfügen, aber dennoch ein Teil produzieren, das aufgrund von Materialbewegungen, Werkzeugverschleiß, Formabweichungen, Einrichtungsfehlern oder Messunsicherheiten die Zeichnung nicht erfüllt. Maschinendaten sind für die Bewertung von Geräten nützlich, sie sollten jedoch durch den Nachweis gestützt werden, dass der gesamte Prozess die erforderlichen Toleranzen für das tatsächliche Teil einhalten kann.
Fordern Sie bei der Beschaffung von Blechbearbeitungsteilen eine Bestätigung der erreichbaren Toleranzen für das angegebene Material, die Dicke, die Abmessungen und den Prozess an. Gehen Sie nicht davon aus, dass ein einziger allgemeiner Genauigkeitswert für jedes Merkmal oder jeden Fertigungsvorgang gilt.
Die Produktionskontrolle sollte sich auf die Punkte konzentrieren, an denen wahrscheinlich Abweichungen in den Prozess eintreten. Das geeignete Maß an Kontrolle hängt vom Risiko, der Komplexität, der Menge und den Toleranzanforderungen der Komponente ab.
Nicht jede Komponente erfordert die gleiche Inspektionshäufigkeit. Eine einfache Abdeckung mit großen Toleranzen erfordert möglicherweise einen anderen Plan als eine Halterung mit kritischen Lochpositionen oder ein geformtes Gehäuse, das mit mehreren passenden Teilen ausgerichtet werden muss. Der Inspektionsplan sollte in einem angemessenen Verhältnis zu den funktionalen Anforderungen stehen.
Einige gefertigte Komponenten werden nach dem Schneiden und Biegen geschweißt, geschliffen, beschichtet oder zusammengebaut. Diese Vorgänge können die Abmessungen und den Oberflächenzustand beeinflussen, daher sollten ihre Auswirkungen im Produktionsplan berücksichtigt werden.
Beim Schweißen wird örtlich Wärme eingebracht, die zu Schrumpfung oder Verformung führen kann. Die Menge hängt von der Verbindungskonstruktion, der Materialstärke, der Schweißreihenfolge, der Einspannung, dem Wärmeeintrag und der Geometrie der Baugruppe ab. Ein digitales Modell kann dabei helfen, die beabsichtigte Geometrie zu definieren und bei der Planung zu helfen, tatsächliche Verzerrungen müssen jedoch durch geeignete Prozessmethoden kontrolliert und bei Bedarf überprüft werden.
Durch Schleifen und Endbearbeiten können Kantenbedingungen verändert oder Material in lokalen Bereichen abgetragen werden. Die Beschichtung kann den Sitz beeinträchtigen, wenn die Abstände klein sind, insbesondere an Passflächen, Gewindeelementen und eng begrenzten Öffnungen. Auch die Verpackung ist wichtig, da ein Bauteil, das die Prüfung besteht, beim Transport dennoch beschädigt werden kann, wenn die fertigen Oberflächen nicht angemessen geschützt werden.
Käufer sollten festlegen, welche Abmessungen vor der Fertigstellung und welche nach Abschluss aller angegebenen Vorgänge überprüft werden müssen. Die Annahme sollte den Lieferzustand widerspiegeln, nicht nur den Zustand unmittelbar nach dem Zuschnitt.
Cangzhou Shengsen Metal Products Co., Ltd. sollte gebeten werden, den Produktions- und Inspektionsansatz für den tatsächlichen Entwurf zu bestätigen, einschließlich aller zutreffenden Schnitt-, Biege-, Verbindungs- oder Endbearbeitungsschritte. Aussagen zu bestimmten Maschinenmodellen, maximaler Dicke, garantierten Toleranzen oder Prozesszertifizierungen sollten durch aktuelle, projektrelevante Nachweise untermauert werden. Dieser Ansatz hilft Käufern, eine allgemeine Fertigungsbeschreibung von einer nachgewiesenen Fähigkeit zu unterscheiden.
Die Lieferantenbewertung sollte mit den funktionalen Anforderungen des Produkts beginnen und sich dann den Nachweisen zuwenden, die zu deren Bestätigung erforderlich sind. Der nützlichste Lieferant ist nicht unbedingt derjenige, der die geringste Toleranz verspricht; Es ist derjenige, der die Zeichnung versteht, technische Risiken identifiziert, den Herstellungsansatz erklärt und messbaren Abnahmekriterien zustimmt. Käufer sollten Angebote auf einer konsistenten technischen Basis vergleichen, damit Unterschiede in Material, Prozess, Inspektion und Verarbeitung sichtbar sind, bevor die Bestellung aufgegeben wird.
Eine Angebotsanfrage sollte einem Lieferanten genügend Informationen liefern, damit er die beabsichtigte Komponente beurteilen kann, ohne sich auf unausgesprochene Annahmen zu verlassen. Unvollständige Zeichnungen oder vage Anforderungen an die Endbearbeitung können zu inkonsistenten Preisen und unerwarteten Änderungen nach der Auftragsbestätigung führen.
Wenn der Lieferant eine alternative Herstellungsmethode empfehlen darf, sollte das Angebot den vorgeschlagenen Ansatz benennen und alle relevanten Auswirkungen auf Abmessungen, Aussehen, Lieferzeit oder Kosten erläutern. Wenn ein bestimmter Prozess obligatorisch ist, sollte der Käufer diese Anforderung ausdrücklich angeben.
Eine Spezifikationsprüfung sollte die technische Zeichnung mit dem tatsächlichen Produktions- und Abnahmeplan verbinden. Die folgende Tabelle kann bei technischen Diskussionen verwendet werden. Bei den Parametern handelt es sich um Kategorien, die bestätigt werden müssen, und nicht um Aussagen über die vorhandenen Fähigkeiten eines Lieferanten.
| Parameterkategorie | Bestätigung erforderlich | Beschaffungsrisiko bei Unklarheit |
| Material | Güteklasse, Dicke, anwendbare Norm und erforderliche Materialaufzeichnungen. | Falsche Festigkeit, Umformverhalten, Korrosionsleistung oder Konformität. |
| Schnittmerkmale | Außenprofil, Lochgrößen, Schlitze, Ausschnitte und kritische Kantenabstände. | Fehlausrichtung, Montageschwierigkeiten oder Nichterfüllung der Zeichnungsanforderungen. |
| Geformte Geometrie | Biegewinkel, Innenradien, Gesamtabmessungen und relevante Toleranzen. | Falsche Öffnungsgrößen, Flanschpositionen oder Passverhältnisse. |
| Geometrische Kontrollen | Erforderliche Ebenheit, Rechtwinkligkeit, Position, Parallelität oder andere definierte Kontrollen. | Einzelne Maße können fehlschlagen, während das zusammengebaute Bauteil immer noch nicht passt. |
| Oberflächenbeschaffenheit | Beschichtung, Finish, Entgratung, Sichtqualität und Kantenzustand. | Aussehensmängel, Korrosionseinwirkung, scharfe Kanten oder Beschichtungsstörungen. |
| Fügen und Montieren | Verbindungsstellen, Schweißanforderungen, Montageabmessungen und Inspektionsanforderungen. | Verformung oder Fehlausrichtung nach dem Fügen. |
| Inspektion | Kritische Merkmale, Akzeptanzgrenzen, Messmethoden und Berichtsformat. | Uneinigkeit darüber, ob das gelieferte Teil akzeptabel ist. |
| Verpackung | Anforderungen an Oberflächenschutz, Teiletrennung, Kennzeichnung und Handhabung. | Schäden nach Inspektion und vor der Installation. |
Käufer sollten es vermeiden, jedem Maß extrem enge Toleranzen zuzuweisen, ohne die Funktion und die Kosten zu berücksichtigen. Engere Toleranzen erfordern möglicherweise eine zusätzliche Einrichtung, spezielle Werkzeuge, eine langsamere Verarbeitung oder umfangreichere Inspektionen. Kritische Schnittstellen erfordern entsprechende Kontrollen, während für unkritische Abmessungen geeignete Allgemeintoleranzen verwendet werden können, sofern die Konstruktion dies zulässt.
Prüfnachweise sollen einen Vergleich der tatsächlichen Ergebnisse mit der vereinbarten Spezifikation ermöglichen. Die Aussage, dass jedes Teil geprüft wird, lässt sich nur schwer beurteilen, wenn der Lieferant nicht angibt, was gemessen wird, wie es gemessen wird und welche Grenzwerte die Akzeptanz bestimmen.
Abhängig von der Anwendung kann eine nützliche Dokumentation ein Erstmusterprüfbericht, ausgewählte Maßmessungen, Materialaufzeichnungen, Ergebnisse der Oberflächenprüfung oder Aufzeichnungen für bestimmte Verbindungs- und Endbearbeitungsvorgänge umfassen. Käufer sollten die erforderlichen Dokumente vor der Produktion erstellen, da nicht jedes Standardangebot das gleiche Berichtspaket enthält.
Beachten Sie bei der Prüfung eines Inspektionsberichts die folgenden Aspekte.
Besondere Aufmerksamkeit verdient die Messunsicherheit bei engen Toleranzen. Ein Ergebnis nahe einer Spezifikationsgrenze erfordert möglicherweise eine sorgfältige Interpretation, wenn die Messmethode eine erhebliche Unsicherheit im Vergleich zum zulässigen Bereich aufweist. Gegebenenfalls sollten sich Käufer und Lieferanten vorab über das Messverfahren und die Abnahmeregel einigen.
Ein Prototyp oder Erstartikel ist besonders nützlich für neue Komponenten, komplizierte Biegefolgen, enge Montageschnittstellen oder Designs, die noch nie zuvor hergestellt wurden. Dadurch kann der Käufer bestätigen, dass die Zeichnung richtig interpretiert wurde und der geplante Prozess die gewünschte Geometrie erzeugen kann, bevor eine größere Menge freigegeben wird.
Eine nützliche Überprüfung des ersten Artikels kann eine Maßprüfung kritischer Merkmale, einen Passtest mit passenden Komponenten, eine Oberflächeninspektion und die Bestätigung, dass Material und Verarbeitung der Spezifikation entsprechen, umfassen. Wenn eine Abweichung festgestellt wird, sollten die Parteien feststellen, ob diese auf die Zeichnung, die Herstellungsmethode, die Einrichtung oder den Messvorgang zurückzuführen ist. Jede Designänderung muss formell genehmigt werden und darf nicht stillschweigend in die Produktion übernommen werden.
Die Genehmigung einer einzelnen Probe beweist nicht, dass jede spätere Charge den Anforderungen entspricht. Die wiederholte Produktion erfordert weiterhin eine angemessene Prozesskontrolle und -prüfung. Ein dokumentierter erster Artikel bietet jedoch einen Anhaltspunkt für die Produktionsreife und kann Unsicherheiten bei der Interpretation komplexer Zeichnungen verringern.
Preisvergleiche sind nur dann sinnvoll, wenn der angebotene Umfang konsistent ist. Ein Angebot kann Entgratung, Beschichtung, Verpackung und Maßberichte umfassen, während ein anderes diese möglicherweise ausschließt. Ein niedrigerer Stückpreis kann auch größere Toleranzen oder eine andere Materialspezifikation voraussetzen. Wenn diese Unterschiede nicht erkannt werden, unterschätzt der Käufer möglicherweise die Gesamtkosten der Beschaffung.
| Bewertungsbereich | Fragen, die man stellen sollte | Gegebenenfalls anzufordernde Nachweise |
| Technische Überprüfung | Wird der Lieferant die Herstellbarkeit überprüfen und ungelöste Zeichnungsfragen identifizieren? | Schriftliche technische Abklärungen oder ein dokumentierter Review-Prozess. |
| Digitale Datenkontrolle | Wie werden Zeichnungsrevisionen und zugehörige Produktionsprogramme verwaltet? | Revisionsidentifikations- und Änderungskontrollverfahren. |
| Fertigungsfähigkeit | Kann der vorgeschlagene Prozess die spezifizierten Material-, Geometrie- und Toleranzanforderungen erfüllen? | Relevante Muster, Prozesserklärungen oder Maßaufzeichnungen. |
| Qualitätsüberprüfung | Welche Merkmale werden gemessen und welche Prüfprotokolle sind enthalten? | Inspektionsplan und vereinbartes Berichtsformat. |
| Abschlussumfang | Sind Oberflächenbehandlung, Entgratung und Schutzverpackung inbegriffen? | Schriftlicher Lieferumfang und Ausführungsanforderungen. |
| Handelsbedingungen | Sind Vorlaufzeit, Mindestbestellmenge, Revisionskosten und Nachbestellungsbedingungen klar? | Detailliertes Angebot und schriftliche Bestellbedingungen. |
Technische Diskussionen sollten sich auf die spezifischen Risiken des Projekts konzentrieren und nicht auf allgemeine Behauptungen über fortschrittliche Fertigung. Bitten Sie den Lieferanten zu erklären, wie kritische Lochpositionen überprüft werden, wie Biegemaße überprüft werden und was passiert, wenn ein erster Artikel nicht der Zeichnung entspricht. Fragen Sie bei Nachbestellungen nach, wie das genehmigte Programm und die Materialspezifikation eingehalten werden. Besprechen Sie bei komplexen Baugruppen vor der vollständigen Produktion, ob eine Passungsprüfung angebracht ist.
Unsere Angebotsprüfung sollte auch alle Annahmen identifizieren, die sich auf den Preis oder die Akzeptanz auswirken könnten. Wenn in einer Zeichnung keine kritische Toleranz angegeben ist, sollte der Lieferant das Problem ansprechen, anstatt stillschweigend einen Wert zu wählen, der möglicherweise nicht der Konstruktionsabsicht entspricht. Wenn eine gewünschte Toleranz spezielle Werkzeuge oder zusätzliche Inspektionen erfordert, sollte dies vor der Auftragsbestätigung besprochen werden.
Cangzhou Shengsen Metal Products Co., Ltd. sollte anhand der gleichen projektspezifischen Kriterien bewertet werden, die für jeden potenziellen Lieferanten gelten. Käufer sollten eine Bestätigung relevanter Herstellungsprozesse, erreichbarer Toleranzen, Materialoptionen, Endbearbeitungsumfang und verfügbarer Prüfnachweise anfordern. Jegliche Aussage zu Ausstattung, Zertifizierungen oder garantierter Leistung sollte direkt überprüft und dokumentiert werden, sofern sie in die Kaufentscheidung einfließt.
Die Maßhaltigkeit ist nur ein Teil eines erfolgreichen Kaufs. Käufer sollten außerdem berücksichtigen, ob der Lieferant die beabsichtigte Anwendung versteht, technische Fragen zeitnah kommuniziert, Überarbeitungen verwaltet und die vereinbarte Dokumentation fristgerecht bereitstellen kann. Diese Praktiken verringern die Wahrscheinlichkeit von Überraschungen in der Spätphase und erleichtern die Verwaltung von Nachbestellungen.
Eine praktische Einkaufssequenz besteht darin, ein kontrolliertes Zeichnungspaket auszustellen, kritische Parameter zu klären, den vorgeschlagenen Prozess zu überprüfen, Inspektionsanforderungen zu vereinbaren, ein Muster zu genehmigen, sofern dies gerechtfertigt ist, und die Abnahmekriterien vor der Produktion zu dokumentieren. Bewahren Sie nach der Lieferung die genehmigte Zeichnungsrevision und die relevanten Inspektionsaufzeichnungen auf, damit zukünftige Bestellungen mit denselben Anforderungen verglichen werden können.
Wenn diese Schritte befolgt werden, wird digitales CAD/CAM Teil eines umfassenderen Qualitätssystems und nicht mehr ein eigenständiges Verkaufsargument. Käufer können Entscheidungen auf der Grundlage messbarer Anforderungen, dokumentierter Nachweise und der tatsächlichen Anforderungen der Komponente treffen.
Digitales CAD/CAM verbessert die Fertigungsgenauigkeit, indem es die Konstruktionsgeometrie mit Fertigungsanweisungen verknüpft, die Entwurfsvalidierung unterstützt, vermeidbare Datenübertragungsfehler reduziert und die Wiederholbarkeit der Produktion verbessert. Ihre Wirksamkeit hängt nicht nur von der Software selbst ab. Materialverhalten, Maschinenzustand, Werkzeuge, Einrichtung, Biegekompensation, Endbearbeitung und Inspektion tragen alle zu den Abmessungen und der Funktionsleistung des fertigen Bauteils bei.
Für Einkaufsteams besteht der zuverlässigste Ansatz darin, kritische Abmessungen zu definieren, Material- und Prozessanforderungen zu bestätigen, Zeichnungsüberarbeitungen zu kontrollieren und Inspektionsnachweise anzufordern, die dem Risiko der Anwendung entsprechen. Bevor Sie einen Lieferanten auswählen, vergleichen Sie Angebote auf gleichwertiger technischer Basis und bestätigen Sie, welche Fähigkeiten für das vorgeschlagene Projekt nachgewiesen wurden.Kontaktieren Sie Cangzhou Shengsen Metal Products Co., Ltd.um Ihre Zeichnungen, Materialspezifikationen, Fertigungsanforderungen, Toleranzen und Inspektionserwartungen zu besprechen und ein Angebot anzufordern, das auf Ihren tatsächlichen Projektanforderungen basiert.
Antwort:Digitales CAD/CAM verbessert die Genauigkeit durch die Verknüpfung genehmigter Designgeometrien mit Fertigungsanweisungen. CAD definiert Abmessungen und Merkmalsbeziehungen, während CAM bei der Erstellung von Maschinenprogrammen für kompatible Geräte hilft. Dies reduziert Fehler bei der manuellen Datenübertragung und unterstützt wiederholbare Schneid- und Formvorgänge. Durch Designprüfungen können auch bestimmte Geometriekonflikte erkannt werden, bevor das Material verarbeitet wird. Die endgültige Genauigkeit hängt jedoch von Materialeigenschaften, Werkzeugausstattung, Maschinenzustand, Einrichtung, Umformverhalten und Inspektion ab. Käufer sollten sich daher die Toleranzen für das tatsächliche Bauteil bestätigen lassen und einen geeigneten Nachweis anfordern, dass diese Anforderungen erfüllt werden können.
Antwort:Nein. Eine CNC-Maschine folgt programmierten Anweisungen, aber das Endergebnis kann dennoch durch falsche Einrichtung, Werkzeugverschleiß, Materialbewegung, thermische Effekte, Maschinenzustand und Messunsicherheit beeinträchtigt werden. Durch das Biegen kommen weitere Variablen hinzu, da Rückfederung und Materialschwankungen die endgültige Geometrie verändern können. Ein zuverlässiger Prozess kombiniert validierte Programme mit Einrichtungsprüfungen, Erststückprüfung, angemessener In-Prozess-Überwachung und Endverifizierung. Für kritische Komponenten sollten sich Käufer und Lieferant vor Produktionsbeginn auf die erforderlichen Abmessungen, Toleranzgrenzen, Messmethoden und Verfahren für den Umgang mit fehlerhaften Teilen einigen.
Antwort:Überprüfen Sie vor der Produktion die Materialqualität und -dicke, das Außenprofil, die Lochgrößen und -positionen, die Schlitzabmessungen, die Kantenabstände, die Biegewinkel, die Innenradien, das flache Muster und die Beziehungen zwischen den Passmerkmalen. Überprüfen Sie außerdem auf überlappende Geometrie, offene Konturen, unzureichenden Werkzeugabstand und mögliche Störungen beim Formen oder Zusammenbau. Bei komplexen Bauteilen ist unter Umständen neben einer bemaßten Zeichnung auch ein dreidimensionales Modell erforderlich. Der Lieferant sollte vor der Fertigung unklare oder widersprüchliche Anforderungen ansprechen. Jede vorgeschlagene Änderung, die sich auf Funktionsabmessungen oder Schnittstellen auswirkt, sollte von der zuständigen Designbehörde genehmigt werden.
Antwort:Ein flaches Muster ist eine fertigungstechnische Darstellung der entfalteten Komponente, die endgültige Form hängt jedoch vom Materialverhalten und den Umformbedingungen ab. Rückfederung, Blechdicke, mechanische Eigenschaften des Materials, Biegeradius, Stempel- und Matrizengeometrie und Maschineneinrichtung können alle den fertigen Winkel und die Abmessungen beeinflussen. Ein theoretisch korrektes flaches Muster erfordert daher möglicherweise eine prozessspezifische Kompensation basierend auf dem ausgewählten Material und Werkzeug. Erststückmessungen helfen festzustellen, ob der geplante Prozess die gewünschte Geometrie ergibt. Bei Teilen mit kritischen Schnittstellen können Käufer auch eine Passprüfung oder Inspektion der fertig geformten Abmessungen verlangen.
Antwort:Die Nachweise sollten zur Komplexität des Bauteils und den Folgen eines Dimensionsversagens passen. Nützliche Aufzeichnungen können eine genehmigte Zeichnungsüberarbeitung, ein Erstmusterprüfbericht, Maßmessungen für kritische Merkmale, relevante Materialdokumentation und Prüfprotokolle für bestimmte Endbearbeitungs- oder Verbindungsvorgänge sein. Käufer sollten überprüfen, ob die Aufzeichnungen das richtige Teil und die richtige Revision identifizieren, die erforderlichen Merkmale abdecken, die geltenden Akzeptanzgrenzen angeben und eine geeignete Messmethode verwenden. Fragen Sie bei Nachbestellungen nach, wie Produktionsprogramme und Prüfanforderungen mit dem genehmigten Design in Einklang gebracht werden. Bestätigen Sie das genaue Dokumentationspaket, bevor Sie die Bestellung aufgeben, da der Berichtsumfang je nach Lieferant und Projekt variieren kann.
