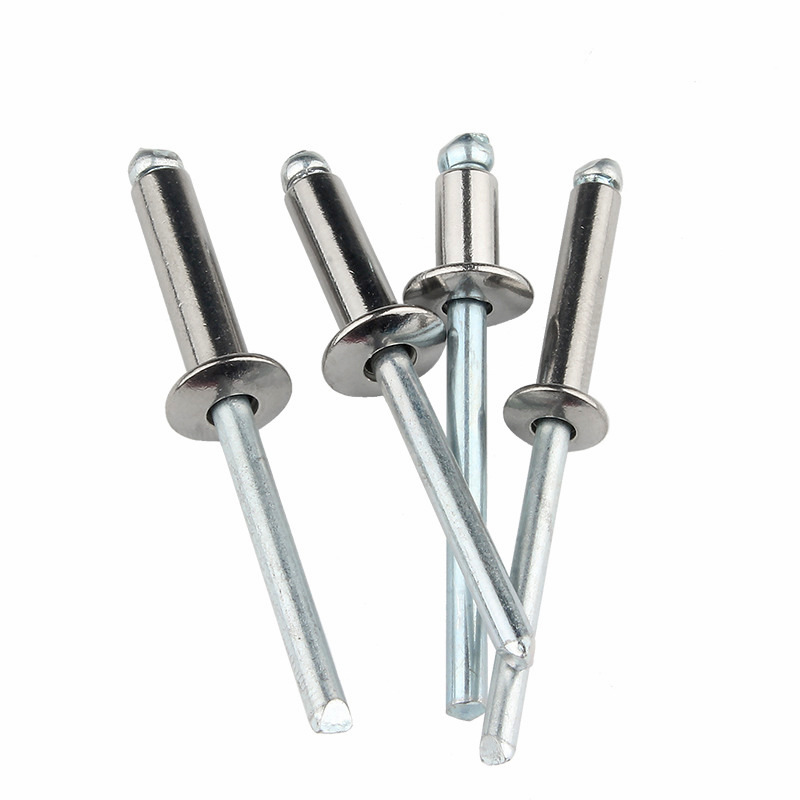

Blindnieten, auch Blindnieten genannt, sind dauerhafte mechanische Befestigungselemente, die verwendet werden, wenn nur eine Seite eines Werkstücks zugänglich ist. Sie bestehen aus einem zylindrischen Körper (Schale) mit einem Dorn in der Mitte. Beim Einbau wird der Dorn in die Schale gezogen, wodurch sich die Blindseite verformt und ein sekundärer Kopf entsteht, der die Materialien zusammenklemmt.
Der Begriff „blind“ bezieht sich auf den Einbauzustand, nicht auf das Befestigungselement selbst. Diese Art von Nieten wird häufig in der Automobilmontage, der Blechfertigung, in Luft- und Raumfahrtstrukturen, bei Gebäudeverkleidungen und in der allgemeinen Fertigung eingesetzt, bei der der Zugang auf eine Seite beschränkt ist.
Ein Blindniet besteht aus vier Hauptabschnitten:
| Komponente | Beschreibung |
| Nietkörper (Schale) | Hohlzylinder mit vorgeformtem Kopf (meist gewölbt oder versenkt) |
| Dorn | Innenschaft mit einer Sollbruchstelle, die sich bei einer bestimmten Zugkraft trennt |
| Setzkopf (am Werkzeug) | Werkzeugkomponente, die den Dorn greift und Zugkraft bereitstellt |
| Blindseitiger Kopf | Der beim Abbinden entstehende verformte Teil, der Materialien von der unzugänglichen Seite her festklemmt |
Funktionsprinzip: Das Nietwerkzeug greift den Dorn und zieht ihn nach außen. Beim Zurückziehen des Dorns zwingt seine vergrößerte Spitze den Nietkörper dazu, sich auf der Blindseite radial auszudehnen und einen knollenförmigen Kopf zu bilden. Bei einer vorgegebenen Spannung bricht der Dorn an seiner Halsstelle und der gesetzte Niet bleibt an Ort und Stelle.
Die Auswahl des Nietmaterials muss auf dem zu verbindenden Grundmaterial, der Umwelteinwirkung und den Anforderungen an die mechanische Belastung basieren.
Aluminiumnieten (mit Stahl- oder Aluminiumdorn)
Gebräuchlichster Typ, geeignet für die allgemeine Montage
Leicht, mäßige Scher- und Zugfestigkeit
Wird für Bleche, HVAC-Leitungen, Konsumgüter und die Innenausstattung von Kraftfahrzeugen verwendet
Stahlnieten (verzinkt oder blank)
Höhere Festigkeit als Aluminium
Geeignet für strukturelle Anwendungen und schwere Materialien
Wird in Stahlrahmen, Maschinenschutzvorrichtungen und Industrieanlagen verwendet
Nieten aus Edelstahl
Korrosionsbeständig, geeignet für Außen- und Meeresumgebungen
Höhere Festigkeit und Härte erfordern leistungsfähigere Installationswerkzeuge
Wird in Schiffsbeschlägen, Architekturverkleidungen und chemischen Verarbeitungsgeräten verwendet
Nieten aus Kupfer und Messing
Gute elektrische Leitfähigkeit und Korrosionsbeständigkeit
Wird in elektrischen Anwendungen, dekorativer Hardware und Lederwaren verwendet
Nieten aus Monel (Nickel-Kupfer-Legierung).
Hervorragende Korrosionsbeständigkeit in Meerwasser und chemischen Umgebungen
Hohe Festigkeit und Temperaturbeständigkeit
Wird in der Schiffstechnik, in Chemieanlagen und Offshore-Strukturen eingesetzt
Durchmesser: Der Nietendurchmesser bezieht sich auf den Außendurchmesser des Körpers. Zu den gängigen Größen gehören 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Die Auswahl des Durchmessers richtet sich nach der Lastaufnahmeanforderung: Größere Durchmesser bieten eine höhere Scher- und Zugfestigkeit.
Klemmbereich: Dies ist die Gesamtdicke der zu verbindenden Materialien. Jede Nietgröße deckt einen bestimmten Klemmbereich ab, der normalerweise vom Hersteller angegeben wird.
| Durchmesser | Typischer Griffbereich | Auftragsstärke |
| 2,4 mm | 1,0~3,0 mm | Dünnblech und Elektronik |
| 3,2 mm | 1,5~4,5 mm | Leichtes Blech |
| 4,0 mm | 2,0~5,0 mm | Mittlere Blattmontage |
| 4,8 mm | 2,5~6,5 mm | Allgemeine strukturelle Zusammenhänge |
| 6,4 mm | 3,0~8,0 mm | Heavy-Duty-Anwendungen |
Kritische Regel: Der Greifbereich muss die tatsächliche Materialstärke abdecken. Wenn der Niet zu kurz ist, kann er keinen richtigen Blindkopf bilden, was zum Versagen der Verbindung führt. Wenn der Dorn zu lang ist, kann es sein, dass er nicht sauber bricht und überschüssiger Körper hervorsteht.
Eine ordnungsgemäße Lochvorbereitung ist für eine zuverlässige Nietleistung unerlässlich.
Lochdurchmesser: Das Loch muss 0,1 bis 0,2 mm größer sein als der Nietkörperdurchmesser. Übergroße Löcher verringern die Scherfestigkeit und ermöglichen Gelenkbewegungen. Zu kleine Löcher können den Nietkörper beim Einsetzen beschädigen und zu Setzschwierigkeiten führen.
| Nietdurchmesser | Empfohlene Lochgröße |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4,0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Randabstand: Die Lochmitte muss mindestens 2× Nietdurchmesser vom Materialrand entfernt sein. Zu geringer Randabstand führt bei Belastung des Niets zum Materialausriss.
Materialausrichtung: Alle Schichten müssen vor dem Bohren oder Stanzen richtig ausgerichtet sein. Grate müssen auf beiden Seiten des Lochs entfernt werden, um sicherzustellen, dass der Nietkörper bündig am Werkstück anliegt.
Schritt 1: Wählen Sie den richtigen Niet aus. Stellen Sie sicher, dass Durchmesser, Klemmbereich und Material für die Anwendung geeignet sind.
Schritt 2: Vorbereiten der Werkstücke Bohren oder stanzen Sie Löcher durch alle Schichten. Grate entfernen und Oberflächen reinigen. Klemmen Sie die Materialien zusammen, um eine Trennung beim Nieten zu verhindern.
Schritt 3: Setzen Sie die Niete ein. Führen Sie die Niete von der zugänglichen Seite aus durch das Loch. Der vorgeformte Kopf sollte flach auf der Oberseite aufliegen. Stellen Sie sicher, dass der Nietenkörper alle Schichten vollständig durchdringt.
Schritt 4: Nietwerkzeug positionieren Setzen Sie das passende Mundstück auf das Nietwerkzeug. Platzieren Sie das Mundstück über dem Nietdorn und achten Sie darauf, dass es vollständig einrastet.
Schritt 5: Betätigen Sie das Werkzeug. Drücken Sie das Werkzeug zusammen oder aktivieren Sie es, um den Dorn zu ziehen. Fahren Sie fort, bis der Dorn an der vorgesehenen Halsstelle bricht. Bei einer richtig gesetzten Niete ist der Blindkopf vollständig geformt und der gebrochene Dorn bündig mit dem Originalkopf oder leicht darunter.
Schritt 6: Überprüfen Sie die Installation. Überprüfen Sie Folgendes:
Der Werkskopf sitzt bündig auf dem Material
Zwischen den Materialien besteht keine Lücke
Der Blindkopf ist vollständig geformt (von der zugänglichen Seite aus sichtbar, ggf. durch Hochziehen des Materials)
Der Dornbruch ist sauber und hat die richtige Tiefe
| Defekt | Beobachtbares Zeichen | Wahrscheinliche Ursache |
| Unvollständiger Blindkopf | Die blinde Seite weist kaum oder keine Verformung auf | Niete zu lang für Materialstärke; unzureichende Zugkraft |
| Gebrochener Dorn vor dem Einsetzen | Dorn bricht ohne Spannmaterial | Werkzeugmundstück zu klein; Niete zu kurz; Zu viel Material |
| Beschädigter Werkskopf | Risse oder Verformungen auf der zugänglichen Seite | Übermäßige Kraft; falsch ausgerichtetes Werkzeug; sprödes Material |
| Lose Verbindung | Materialien können nach dem Aushärten getrennt oder verschoben werden | Falscher Griffbereich; Loch übergroß; unzureichender Einstellzyklus |
| Dorn steckt im Werkzeug fest | Der Dorn wird nach dem Bruch nicht ausgeworfen | Nasenbügel abgenutzt; Fremdkörper im Werkzeug; Falsche Nasenstückgröße |
| Ovales oder deformiertes Loch | Lochform nach dem Aushärten verzerrt | Loch übergroß; Materialien falsch ausgerichtet; übermäßige seitliche Belastung |
Manuelle Nietzange. Geeignet für den gelegentlichen Gebrauch und leichte Anwendungen. Modelle für Nietdurchmesser bis 4,8 mm erhältlich. Das Hebeldesign variiert: Einzelgriff für kleine Nieten, zusammengesetzte Wirkung für größere Nieten.
Pneumatische Nietpistolen. Druckluftbetriebene Werkzeuge, geeignet für die Massenproduktion. Bieten eine konstante Zugkraft und schnellere Zykluszeiten. Erforderlich für Nieten mit großem Durchmesser und Edelstahltypen. Luftversorgung typischerweise 5–7 bar.
Akkubetriebene Nietwerkzeuge. Tragbar und für den Feldeinsatz geeignet. Bietet ausreichend Kraft für die meisten Universalnieten bis 4,8 mm. Die Batterietechnologie bietet kabellosen Komfort, jedoch mit begrenzter Zykluskapazität pro Ladung.
Hydraulik- und Servonietgeräte werden für schwere Industrieanwendungen verwendet, einschließlich hochfester Strukturnieten. Bieten Sie eine präzise Überwachung der Zugkraft und Datenverfolgung zur Qualitätssicherung.
Auswahl des Mundstücks: Für jeden Nietdurchmesser ist ein entsprechendes Mundstück erforderlich. Beim Wechsel der Nietengröße ist ein Austausch der Mundstücke erforderlich. Einige Werkzeuge bieten Schnellwechselsysteme für eine effizientere Produktion.
Blindnietverbindungen sind in der Regel für Scherbelastungen (Kräfte parallel zur Verbindungsebene) und nicht für primäre Zugbelastungen (Kräfte, die Materialien auseinanderziehen) ausgelegt.
Die Scherfestigkeit ist die maximale Kraft, der der Niet senkrecht zu seiner Achse standhalten kann. Dies ist der primäre Konstruktionsparameter für die meisten Überlappungsverbindungen.
Die Zugfestigkeit ist die maximale Zugkraft, der der Niet entlang seiner Achse standhalten kann. Im Allgemeinen niedriger als die Scherfestigkeit der meisten Blindniettypen.
Ermüdungsverhalten: Blindnieten weisen im Vergleich zu Vollnieten aufgrund des Hohlkörpers und der Spannungskonzentration am Dornloch eine geringere Ermüdungsbeständigkeit auf. Für zyklische Belastungsanwendungen sind Strukturnieten oder hochfeste Typen (wie Monel oder Stahl) in Betracht zu ziehen.
Empfehlung für die Verbindungskonstruktion: Verwenden Sie mehrere Nieten in einem versetzten Muster anstelle einer einzelnen Niete in einer stark belasteten Verbindung. Der Mindestabstand zwischen den Nieten beträgt das Dreifache des Nietdurchmessers, um eine Materialschwächung zu vermeiden.
Durch den Kontakt unterschiedlicher Materialien besteht die Gefahr galvanischer Korrosion. Wählen Sie Nietmaterial, das mit dem Grundmaterial kompatibel ist.
| Grundmaterial | Empfohlenes Nietmaterial |
| Aluminiumblech | Aluminium (mit Stahldorn akzeptabel) |
| Stahlblech (lackiert/unlackiert) | Stahl (verzinkt) oder Edelstahl |
| Edelstahlblech | Edelstahl |
| Kupferlegierungen | Messing oder Kupfer |
| Meeresumgebungen | Monel oder Edelstahl 316 |
Regel: Nieten müssen im Verhältnis zum Grundmaterial kathodisch (edler) sein, um eine beschleunigte Korrosion des Grundmaterials zu vermeiden. Im Zweifelsfall mit Dichtmittel oder Dichtungen isolieren.
Versiegelte Nieten: Ausgestattet mit einem Körper mit geschlossenem Ende, der das Austreten von Wasser oder Gas durch die Mitte verhindert. Wird in wasserdichten Anwendungen, Druckbehältern und wetterexponierten Strukturen verwendet.
Multi-Grip-Nieten: Entwickelt, um einen größeren Griffbereich abzudecken und den Lagerbedarf zu reduzieren. Geeignet für Anwendungen mit unterschiedlichen Materialstärken.
Stanznieten (SPR): Montage ohne vorgebohrte Löcher. Der Niet durchdringt die obere Schicht und erweitert sich in die untere Schicht. Wird im Karosseriebau von Kraftfahrzeugen verwendet, insbesondere für Aluminium- und Mischmaterialverbindungen.
Nieten mit Dornbruch: Der Dornkopf bleibt nach dem Setzen im Nietkörper gefangen und verhindert so, dass der Dorn herausfällt. Erforderlich bei Anwendungen, bei denen lose Dorne zu Verunreinigungen führen können (Lebensmittelverarbeitung, Elektronik).
Gerillte Nieten: Verfügen über einen gerillten Körper für eine verbesserte Hochziehleistung in weichen Materialien wie Kunststoff, Holz oder Verbundwerkstoffen.
Nieten müssen unter trockenen, sauberen Bedingungen und geschützt vor Feuchtigkeit und Verunreinigungen gelagert werden. Aluminium- und Stahlnieten können in feuchten Umgebungen oxidieren und so die Setzleistung und Korrosionsbeständigkeit beeinträchtigen.
Bis zur Verwendung in der Originalverpackung aufbewahren
Halten Sie die Luftfeuchtigkeit im Lagerraum unter 60 %.
Vermeiden Sie den Kontakt mit Ölen, Lösungsmitteln und Industriestaub
Drehen Sie den Lagerbestand nach dem First-in-First-out-Prinzip
Nieten, die über einen längeren Zeitraum (über 24 Monate) gelagert werden, müssen vor der Verwendung auf Korrosion oder Abnutzung überprüft werden
Sichtprüfung (Einbaukontrolle):
Der Werkskopf ist bündig und konzentrisch
Der Dornbruch ist sauber und unterhalb des Kopfes sichtbar
Keine Risse oder Verformungen auf beiden Seiten
Zug-Zugtest: Testen Sie Probenieten regelmäßig mit einem Zugprüfgerät auf Zug, um sicherzustellen, dass die Scher- und Zugwerte den Spezifikationen entsprechen. Mindestprobe: 5 Nieten pro Charge.
Griffigkeitstest: Stellen Sie sicher, dass die verbleibende Dornlänge innerhalb des gesetzten Niets innerhalb akzeptabler Grenzen liegt (normalerweise 0,5–1,5 mm unter der Kopfoberfläche).
Zerstörungsprüfung: Querschnitt ausgewählter Nieten, um die Blindkopfbildung zu prüfen und eine ausreichende Materialverformung zu bestätigen. Dies ist besonders wichtig bei der Prozessvalidierung und der Validierung von Werkzeugwechseln.
| Problem | Sofortige Überprüfung | Lösung |
| Niete dreht sich im Loch | Lochdurchmesser zu groß | Durch Niete mit größerem Durchmesser ersetzen; richtige Lochgröße |
| Niet kann nicht eingesetzt werden | Lochdurchmesser zu klein | Loch auf die richtige Größe aufbohren |
| Werkzeug kann nicht ziehen | Falscher Mundstück oder verschlissene Werkzeugbacke | Objektivrevolver ersetzen; Service-Tool |
| Dorn bricht zu früh | Griffbereich zu gering | Verwenden Sie Nieten mit längerem Griff |
| Dorn wird nicht brechen | Unzureichende Zugkraft | Verwenden Sie ein leistungsfähigeres Werkzeug. Luftdruck prüfen |
| Blindkopf nicht geformt | Niet zu lang oder Fehlfunktion des Werkzeugs | Griffbereich überprüfen; Überprüfen Sie die Funktion des Werkzeugs |
| Materialien trennen sich nach dem Aushärten | Unzureichende Klemmkraft | Griffbereich verkürzen; Erhöhen Sie die Passgenauigkeit der Löcher |
Dieser Leitfaden bietet grundlegende Hinweise zur Auswahl und Installation von Blindnieten. Konsultieren Sie bei kritischen Anwendungen die technischen Spezifikationen des Herstellers und führen Sie vor der Produktion Qualifikationstests an repräsentativen Baugruppen durch.
